Hullámcsöves hőcserélő
A termék bemutatása
Hullámcsöves hőcserélő
A China Super Tech rozsdamentes acél csőmegoldásokat szállít ipari hőátadó berendezésekhez. A hullámos hőcserélő csövek hullám alakú profillal rendelkeznek, amely befolyásolhatja a folyadékáramlást és a hőátadást.
Támogatjuk a projekt alapú specifikációs megbeszéléseket és a testreszabási kéréseket. Ossza meg rajzát, méreteit és működési feltételeit, hogy áttekinthessük igényeit és megbeszélhessük a megfelelő lehetőségeket.
Kérjen árajánlatotMi az a hullámos hőcserélő cső?

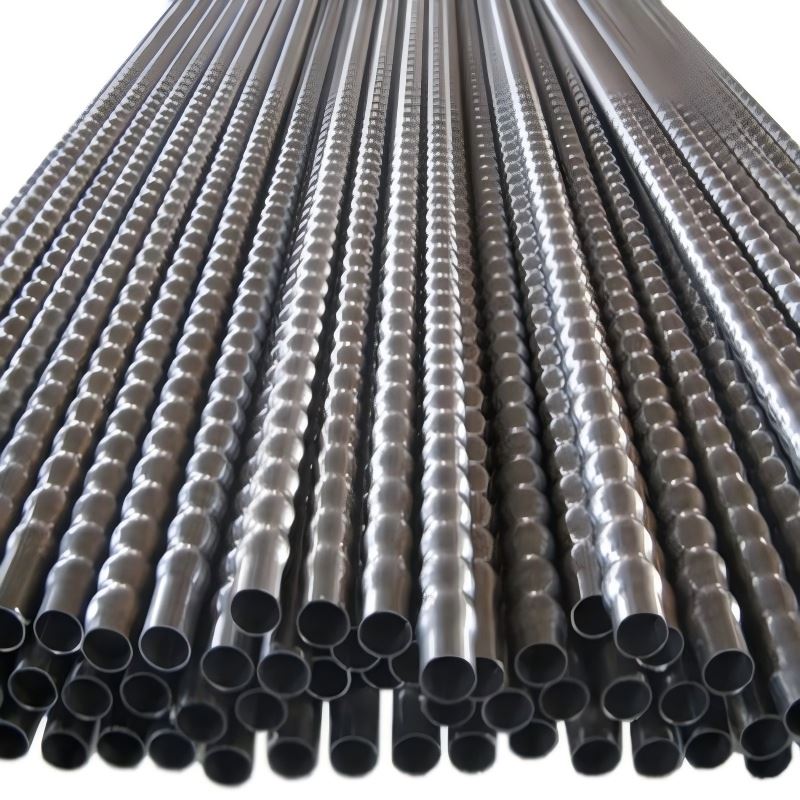

A hullámos hőcserélő cső hosszában ismétlődő hullám alakú profillal rendelkezik. A hagyományos sima csőtől eltérően felváltva emelt és süllyesztett részek vannak.
Ez az alak megváltoztatja a cső geometriáját, és megzavarhatja a folyadék áramlását, ami potenciálisan befolyásolja a hőátadást. A tényleges eredmény a cső kialakításától, a folyadék tulajdonságaitól, az áramlási sebességtől és a rendszer működési feltételeitől függ.
Fontos:Ez a termék hőátadó berendezésekben használt csőalkatrész, nem pedig teljes hőcserélő. A cső méreteinek és a hullámosság geometriájának meg kell egyeznie a tervezett berendezés kialakításával.
Főbb jellemzők és kiválasztási szempontok
A hullámos cső értékelésekor a vásárlóknak többet kell figyelembe venniük, mint a cső anyagát. A geometria, a működési feltételek és a berendezések kompatibilitása egyaránt befolyásolja a végső kiválasztást.
Folyadékáramlás és hőátadás
A hullámos profil megváltoztathatja a folyadék mozgását és befolyásolhatja a hőátadást. Alkalmasságát a nyomáseséssel és a rendszer áramlási követelményeivel együtt kell értékelni.
Geometria a felszereléshez
A cső átmérője, a hullámosítás emelkedése és mélysége befolyásolja a kész profilt. Ezeknek a részleteknek a berendezés rajzával való megerősítése segít csökkenteni a specifikáció eltéréseit.
Anyag a működési feltételekhez
Az anyagválasztásnál figyelembe kell venni a munkaközeget, a hőmérsékletet, a nyomást, a tisztítási módot és a korróziós kockázatokat. A szükséges osztályzatot megrendelés előtt vissza kell igazolni.
Egyedi hullámos hőcserélő csövek
A különböző hőátadó rendszerek eltérő csőméreteket, hullámprofilokat és végkonfigurációkat igényelhetnek. A China Super Tech rozsdamentes acélcsövek testreszabási szolgáltatásokat nyújt, és a specifikáció véglegesítése előtt megbeszélheti a projekt követelményeit.
Specifikáció alapú testreszabás
Ossza meg a kívánt méreteket, anyagminőséget és hullámprofilt. Meg tudjuk tekinteni a kért specifikációt, és azonosítani tudjuk azokat a részleteket, amelyeket meg kell erősíteni.
Rajz és Követelmények áttekintése
Egy meglévő rajz vagy berendezés specifikáció egyértelműbb kiindulópontot ad mindkét félnek a csőgeometria, hossz és beépítési követelmények megvitatásához.
Rozsdamentes acélcső tapasztalat
A rozsdamentes acélcsövek iparában szerzett tapasztalataink támogatják az anyagkövetelményekről, a termékméretekről és az egyedi csőprojektekről szóló vitákat.
Az előzetesen megbeszélt ellenőrzési követelmények
Tudassa velünk, hogy projektje milyen ellenőrzéseket és anyagdokumentumokat igényel. A rendelkezésre álló ellenőrzési hatókört és dokumentációt meg kell erősíteni az adott megrendeléshez.
A végső gyártás megvalósíthatósága, a rendelkezésre álló anyagok, a tűréshatárok és az ellenőrzési lehetőségek a kért tervtől függenek, és minden projektnél meg kell erősíteni.
Hullámcsöves hőcserélő – Műszaki adatok
| Specifikáció | Részletek |
|---|---|
| Termék neve | Hullámcsöves hőcserélő |
| Anyag fokozat | TP316L / UNS S31603 / SUS316L |
| Anyag típusa | Ausztenites Cr-Ni-Mo rozsdamentes acél |
| Gyökér külső átmérője | 16-50 mm |
| Címer külső átmérője | 19-62 mm |
| Falvastagság | 0,6-1,2 mm |
| Gyakori csőméretek | Φ16 × 19 mm; Φ19 × 22/25 mm; Φ20 × 25 mm; Φ22 × 25/28 mm; Φ25 × 30/32 mm; Φ32 × 42 mm; Φ38 × 42/45 mm; Φ40 × 50 mm; Φ48 × 54 mm; Φ50 × 57/62 mm |
| Hullámozás emelkedés | 15/20/25/30/40/45/50 mm |
| Hullámemelkedési tolerancia | ±1,0 mm |
| Címermélység tolerancia | ±0,05 mm |
| Hozzávetőleges egységsúly | 0,257–1,892 kg/m, mérettől és falvastagságtól függően |
| Cső hossza | Testre szabott rajzok és projektkövetelmények szerint |
| Maximális hőkezelési hossz | 13 m-ig, a felszereltség függvényében |
| Gyártási folyamat | Csőformázás, AWI-hegesztés és hullámosítás |
| Hullámozási módszer | CNC / Programvezérelt alakítás |
| Hőkezelés | Bright Solution kezelés |
| Felületi kidolgozás | Világos felület |
| Ellenőrzés | Megrendelési követelményeknek megfelelően vissza kell igazolni |
| Alkalmazandó szabványok | A terméktervezési és rendelési követelményeknek megfelelően meg kell erősíteni |
| Alkalmazások | Hőcserélők, kondenzátorok, elpárologtatók, ipari fűtő- és hűtőberendezések |
| Testreszabás | Áttekinthető rajzok és műszaki követelmények alapján |
Hogyan válasszuk ki a megfelelő rozsdamentes acél minőséget
A megfelelő anyag segít a csőnek megfelelni a berendezés korróziós és működési követelményeinek. A döntést a tényleges munkakörülmények alapján kell meghozni, nem csak az anyag elnevezését.
- Munkaközeg:Azonosítsa a csővel érintkező folyadékot vagy gázt.
- Hőmérséklet és nyomás:Erősítse meg a normál működési feltételeket és a tervezési követelményeket.
- Korróziós tényezők:Vegye figyelembe a kloridokat, tisztító vegyszereket és egyéb anyagokat a rendszerben.
- Alkalmazandó szabványok:Erősítse meg a szükséges anyagminőséget és termékspecifikációt.
Adott esetben megfontolható az olyan minőség, mint a 304/304L vagy a 316/316L. A legjobb választás azonban a közegtől, a koncentrációtól, a hőmérséklettől és az üzemi körülményektől függ. Kérjük, erősítse meg csapatunkkal a kívánt fokozatot és elérhetőséget.
Tipikus alkalmazások
A tervezéstől, anyagtól és működési feltételektől függően hullámos hőcserélő csövek jöhetnek szóba a következő berendezésekhez és iparágakhoz:
- Ipari hőcserélők
- Kondenzátorok és párologtatók
- Ipari fűtő- és hűtőberendezések
- Vegyi és petrolkémiai folyamatok berendezései
- Ipari hűtőrendszerek
- Ipari hőszabályozó berendezések
Az alkalmazási alkalmasságot a berendezés kialakítása, a munkaközeg, a nyomás, a hőmérséklet és a vonatkozó iparági követelmények alapján kell ellenőrizni.
Mit kell tartalmaznia az ajánlatkérésben
A világos műszaki adatok megadása segít nekünk megérteni projektjét, és meghatározni, mit kell megerősíteni az árajánlat benyújtása előtt.
Termék részletek
- Anyagminőség és szabvány
- A cső átmérője és falvastagsága
- Hullámemelkedés és mélység, ha van megadva
- A cső hossza és mennyisége
Projekt Követelmények
- A berendezés típusa és alkalmazása
- Munkaközeg és hőmérséklet
- Tervezési nyomás és áramlási követelmények
- Rajzok, ellenőrzések és szükséges dokumentumok
Ha néhány részlet még nincs véglegesítve, először küldje el az aktuális rajz- vagy projektkövetelményeit. Áttekinthetjük a rendelkezésre álló információkat, és azonosíthatjuk azokat a tételeket, amelyek még megerősítésre szorulnak.
Nyújtsa be projektkövetelményeitGYIK
A hullámos hőcserélő cső ugyanaz, mint a hullámos fémtömlő?
Nem feltétlenül. A hullámos fémtömlőket általában rugalmas csatlakozásokhoz tervezték, míg a hullámosított hőcserélő csöveket hőátadó berendezésekben való használatra választják. Felépítésük és tervezési követelményeik eltérőek lehetnek.
A hullámos cső mindig jobban átadja a hőt, mint a sima cső?
Nem. A hullámosítás befolyásolhatja a folyadék mozgását és a hőátadást, de az eredmény a cső geometriától és a működési feltételektől függ. A nyomásesésre és a szivattyúzásra vonatkozó követelményeket is figyelembe kell venni.
A hullámos hőcserélő csövek testreszabhatók?
Egyedi igények megbeszélhetők a kért anyag, méretek, hullámprofil és rajz alapján. A gyártási megvalósíthatóságot és a rendelkezésre álló lehetőségeket meg kell erősíteni az adott projekthez.
Milyen adatok szükségesek az árajánlat kéréséhez?
Az anyagminőség, a csőméretek, a hullámosítási követelmények, a mennyiség, az alkalmazás és az üzemeltetési feltételek hasznos kiindulópontok. Egy rajz vagy specifikációs lap hasznos lehet, ha rendelkezésre áll.
Beszélje meg a hullámos hőcserélő cső követelményeit
A cső felszerelése a megfelelő specifikációkkal kezdődik. Ossza meg rajzát, anyagszükségletét és működési feltételeit a China Super Tech vállalattal, hogy megvitassák a testreszabási lehetőségeket és a megkeresés következő lépéseit.
Kérjen árajánlatotNépszerű tags: Hullámcsöves hőcserélő, Kína hullámos csöves hőcserélő gyártók, beszállítók, gyár, Fényes, lágyított kondenzátorcső, hullámosított hőcserélő cső, DN40 rozsdamentes acél hullámos cső, nyomásálló hullámos cső, hullámosított cső folyamat, hajóépítés hullámkarton cső
